在線式六頭高速視覺貼片機--M6PLUS
| 型 號： | |
| 電路板面積： | (mm) |
| 理論速度： | (cph) |
| 重復精度： | (mm) |
| 喂料器數量： | |
| 可貼元器件： |
訂購熱線：400-998-9522
詳細介紹
1、M6是什么？M6是Mounter with 6 heads，意為六頭貼片機。
2、M6也是同志科技推出的一款視覺貼片機。型號M6。
3、M6是一款小型高速貼片機。
4、M6最小貼裝0402元件，最大貼裝SOP24的IC。
5、M6最多可以貼裝52種元器件(僅8MM)。
6、M6可選配帶狀電動飛達和桿式振動飛達。
7、M6的設計可以輕松擴展到600*600mm的電路板。不需要增加用戶成本購買大型機器。M6一臺機器就能實現此類需求。
8、M6專門為你降低成本，15000CPH的高速貼裝，配件確保產品品質，減低維護成本。
M6 功能介紹：
1、采用花崗巖龍門，確保M6貼片機長期使用的運動精度。

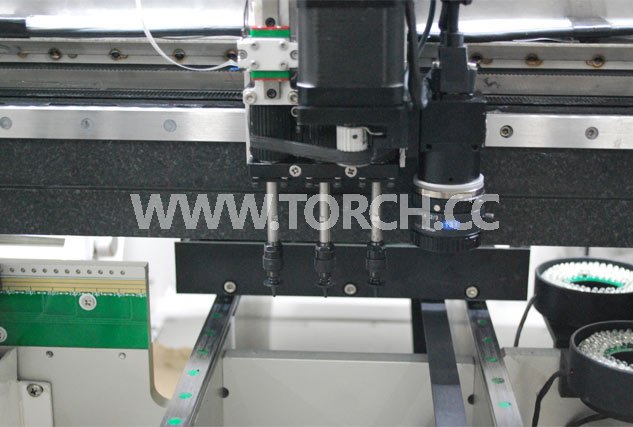

花崗巖龍門
電磁貼片頭
4、配置電動飛達，減少傳統的氣動飛達帶來的振動而影響到元器件的拾取。

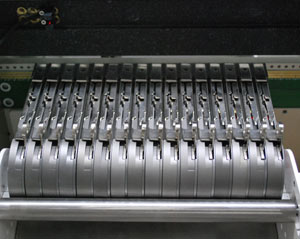

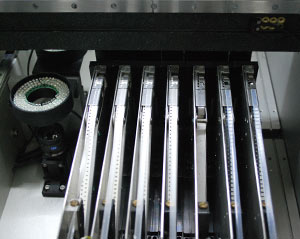

CF款飛達 GF款飛達
5、采用德國泰姆瑞不停機掃描拍照的技術，讓高速貼裝成為現實。視覺貼裝最高速度高達9000CPh,非視覺貼裝速度高達13000-15000CPH。
6、智能的電路板傳輸系統，選配接駁裝置，可實現在線式自動化智能生產(選配)。
同志科技工廠通過了質量管理系統和環境管理系統，取得國際規格的 ISO9001：2008 和ISO14001：2008認證。同時獲得歐盟的CE認證。
技術參數/Technical Parameter
|
型號 Model |
M6 | M6 plus | M6D |
|
貼片頭數量 Mounting head number |
6 組貼片頭 Six |
6組貼片頭 Six |
12組貼片頭 Twelve |
|
視覺貼片速度 Actual speed(Non-vision) |
視覺：11000-13000 cph
非視覺：12000-14000 cph
最高速度15000CPH
|
視覺：11000-13000 cph
非視覺：12000-14000 cph
最高速度15000CPH
|
13000-15000cph |
|
在線/離線 Online/Off-line |
離線 Off-line |
在線 Online |
在線 Online |
|
可以貼裝元器件 Component available |
0402-SOP24, 電阻電容， 二極管、三極管、各種LED芯片,同時滿足SOP SOT PLCCQFP、 BGA以及其他芯片的貼裝(≥0.65mmIC,0.5mmQFP可選) 0402-SOP24, above resistancecapacitance and various pieces of LED chip, while meeting the diode Transistor SOP SOT PLCC QFP, BGA and other chips mount( ≥0.65mm IC，0.5mmQFP optional) |
||
|
貼裝面積 Mounting area |
200×350mm | 160×300mm~250×300mm | 400×600mm |
|
Z 軸最大移動范圍 Z axis max move range |
20mm | 20mm | 20mm |
|
重復貼片精度 Repeat mount precision |
±0.04mm | ±0.04mm | ±0.04mm |
|
底鏡相機 Bottom camera |
標配2組 Two groups(standard) |
標配2組 Two groups(standard) |
標配2組 Two groups(standard) |
|
Mark 相機 Makr camera |
2組 Two |
2組 Two |
4組 Two |
|
喂料器數量 Feeder No. |
1.GFTA-08S 48把 1.GFTA-08S 48pcs 2.GFTA-08S 36把 2.GFTA-08S 36pcs |
GFTA-08S26把 GFTA-08S 26pcs |
GFTA-08S 38把 GFTA-08S 38pcs |
|
操作系統 Operation system |
WINDOWS XP/WIN7 32bit | WINDOWS XP/WIN7 32bit | WINDOWS XP/WIN7 32bit |
|
壓縮空氣 Compressed air |
80psi（0.5Mpa，氣體流量≥90L/M） 80pis(0.5Mpa, air fluent≥90L/M) |
80psi（0.5Mpa，氣體流量≥900L/M） 80pis(0.5Mpa, air fluent≥90L/M) |
80psi（0.5Mpa，氣體流量≥200L/M） 80pis(0.5Mpa, air fluent≥200L/M) |
| 電源Power | 220v，50Hz，1.5kw | 220V,50Hz，2Kw | 220V,50Hz，2Kw |
| 重量Weight | 720kg | 750kg | 780kg |
| 外形體積Dimension | 1325(L)×1000(W)×1346(H) | 1300(L)×1400(W)×1450(H) | 1550(L)×1350(W)×1350(H) |
注意：如果產品升級恕不另行通知，網站及資料會同步升級，并以實物為準！
